기계정비기능사 실기 측정요구사항 및 세부항목

자격증story/기계정비기능사 2008/10/02 15:39

8월31일에 있었던 기계정비기능사 실기시험 3회시험 응시후..
아.. 떨어졌구나..10월에 있는 실기시험때는 반드시 합격을 목표로..
용접구조물 작업에서 태핑을 확실하게 깊게 하지 못해서 볼트를 몽끼로 볼팅하면서 볼트의 머리가 부러져버려서 할수 없이 한개만 볼팅된 채로 용접을 해버렸는데, 시험 끝나고 교수님에게 물어보니 그것 때문에 아마 실격처리 된 것 같다고 하시네요.
태핑을 한 번 더 해볼 걸 하고 얼마나 후회를 했던지..ㅜ.ㅠ
시험후에는 출제문제지도 다 회수해가기 때문에 가장 비슷하게 연습했던 자료를 올립니다.
시험보는 순서는 그날의 일정에 따라서 바뀌고 해당 시험 끝나면 함께 이동하고 하기때문에 시험 시간이 많이 길어집니다. 저는 아침 9시에 시작해서 오후 2시에 끝났습니다. 당연히 점심시간 없이요..
아래는 각 내용들을 스캔한 것입니다.

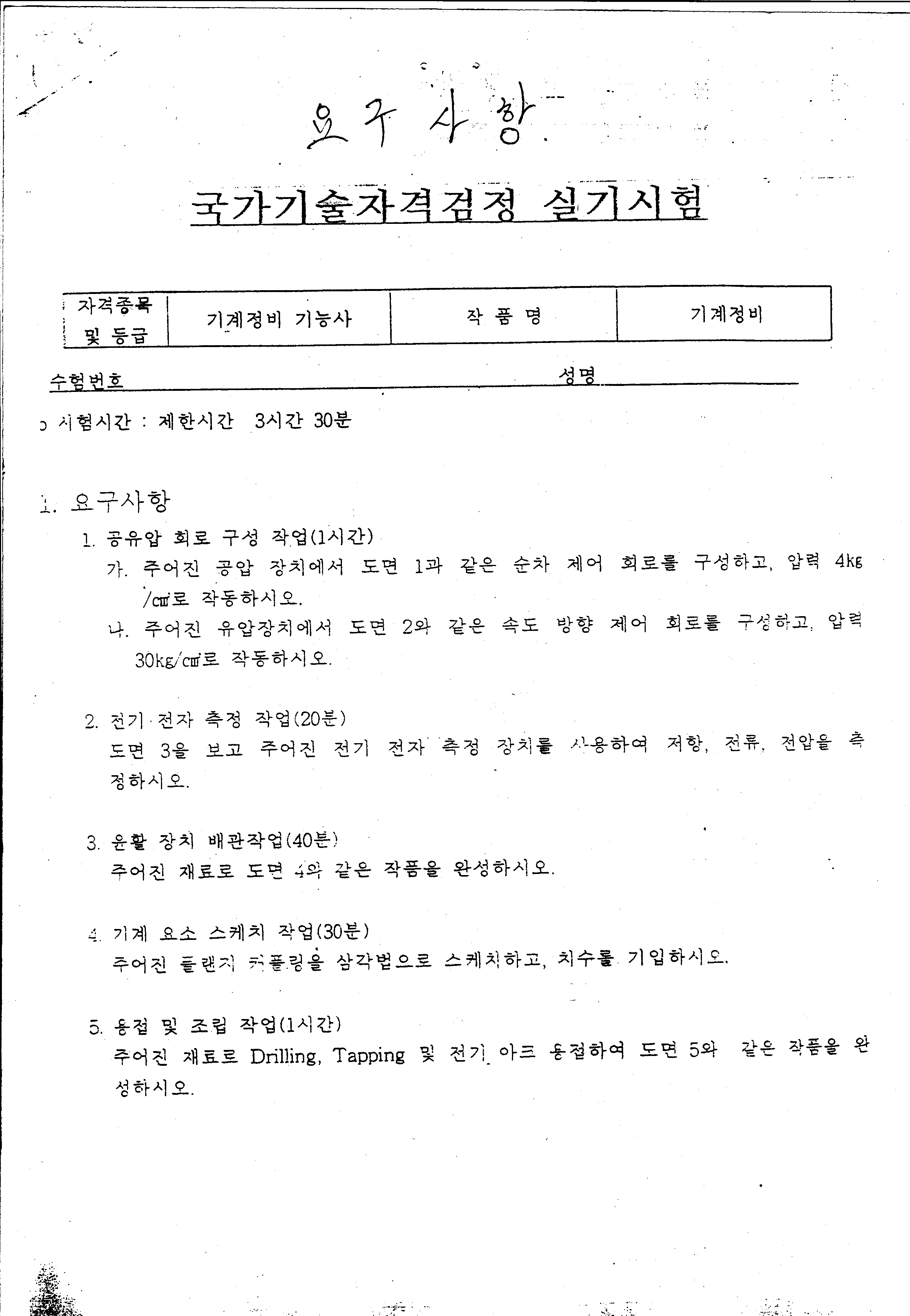

**요구사항

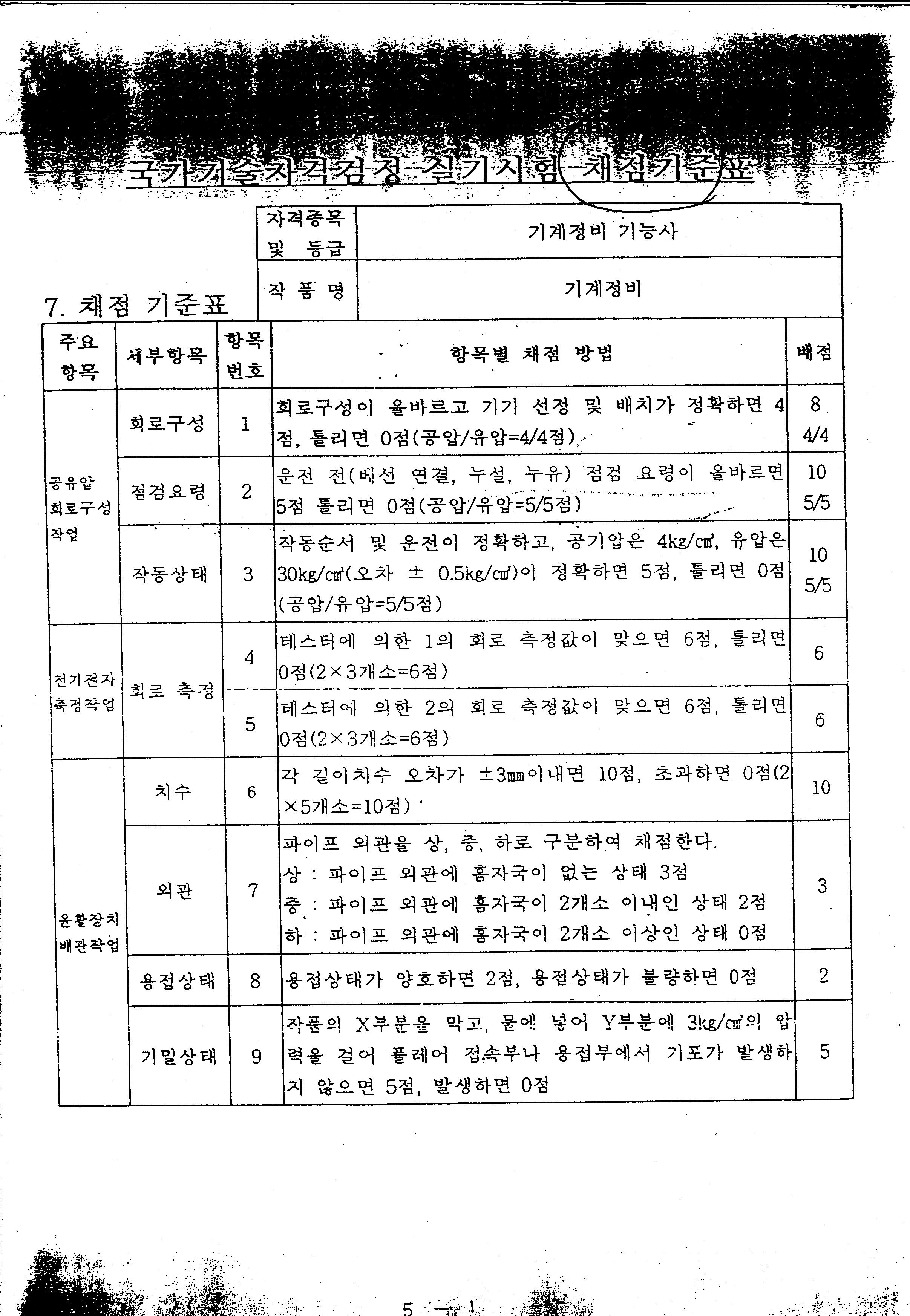

**채점기준

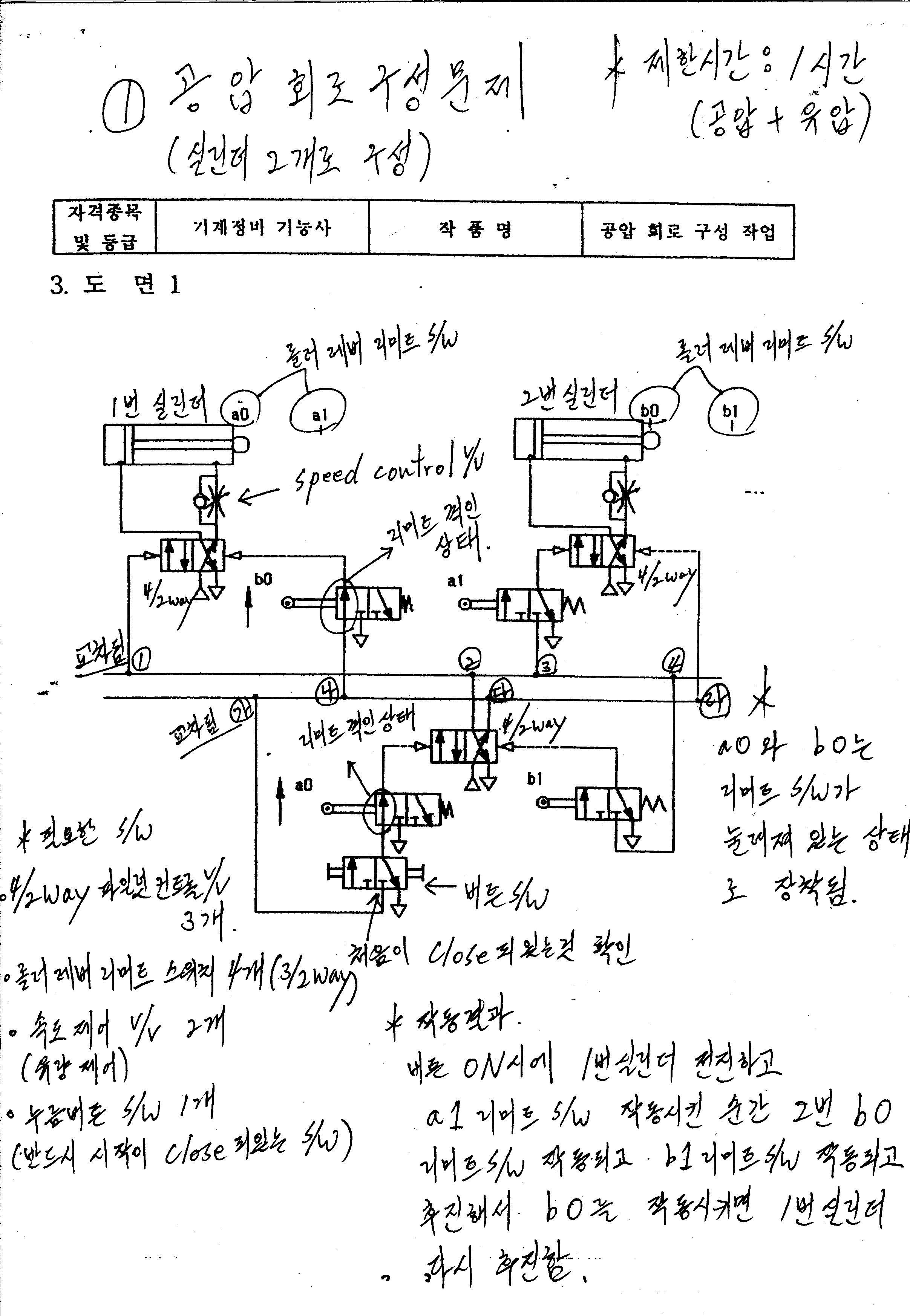

1, 공압회로 구성작업

공압회로만 이해하면 유압은 쉽습니다. 가장 주의할 것은 몇 개가 교차되는 지 확인해서 하나하나 이어나가야 하고 처음 시작시 누름버튼 스위치가 close 스위치인지 부품에 표시된 회로를 반드시 확인해야합니다.(open도 있기때문입니다.)

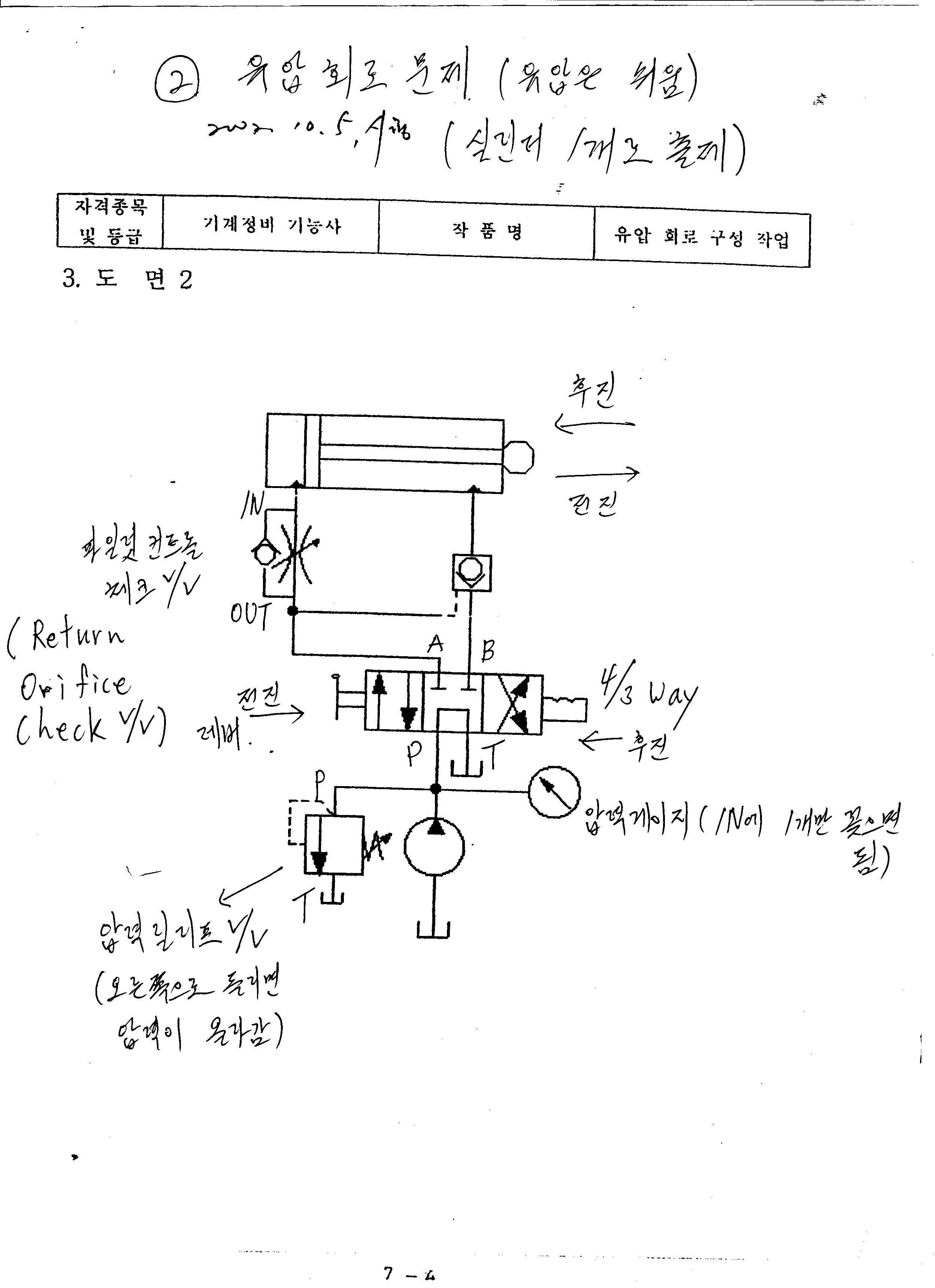

2, 유압회로 구성작업

유압은 실린더1개로 해서 아주 간단합니다.배출되는 건 유압탱크에 꽂고 하나하나 입구출구 잘 확인해서 유압호스를 잘 연결하면 됩니다.

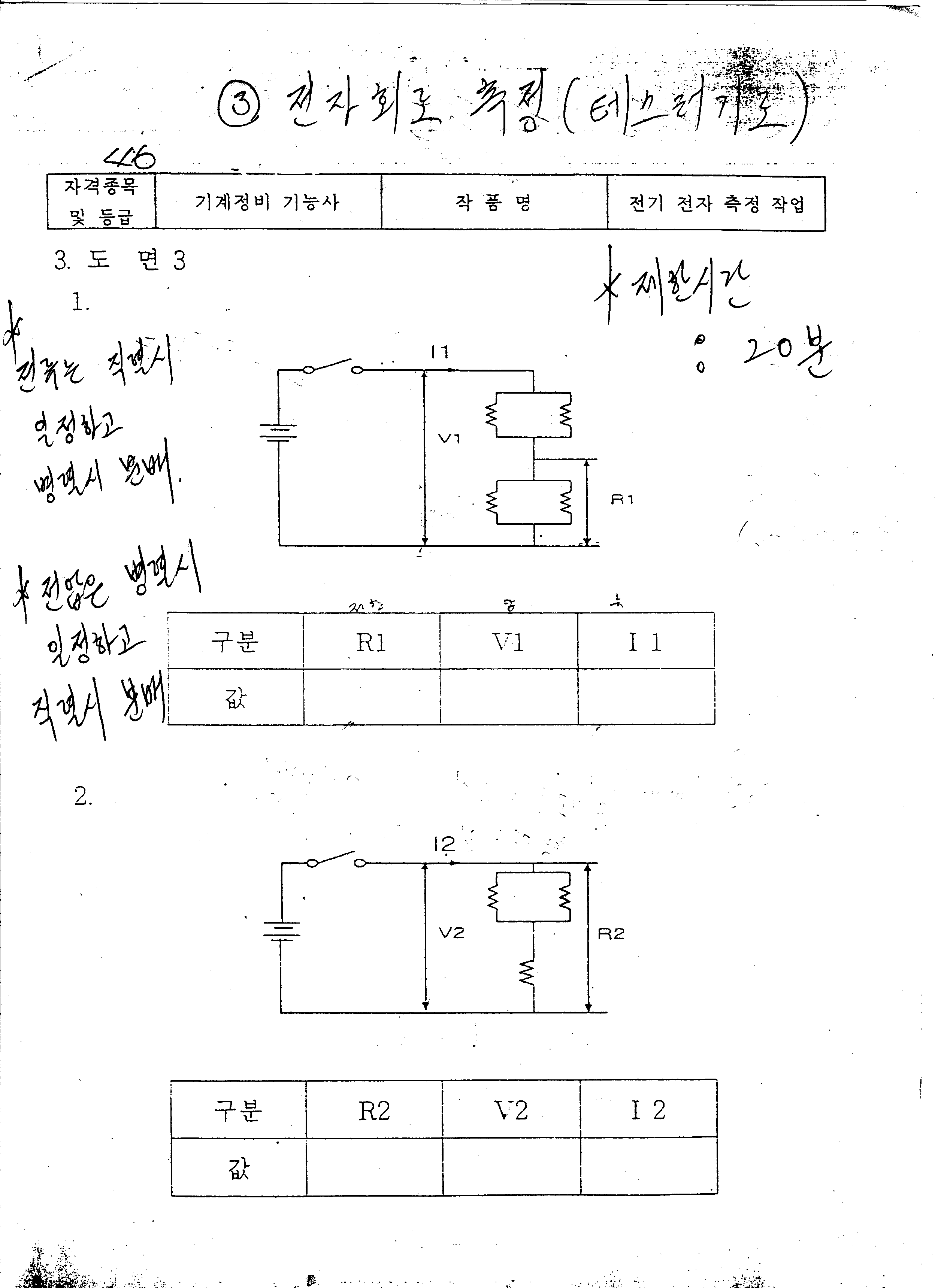

3, 전기전자회로 측정작업

전압은 제시하는 전압을 그대로 전압 답란에 적으면 되고, 지시하는 부분의 저항과 전류를 측정하는 것입니다.계산하기에는 시간이 짧습니다.(20분) 측정만 잘 해야지 하고 생각하고 연습해야합니다. 저항은 기판에 모두 꽂혀있는 상태로 테스터기와 함께 줍니다.

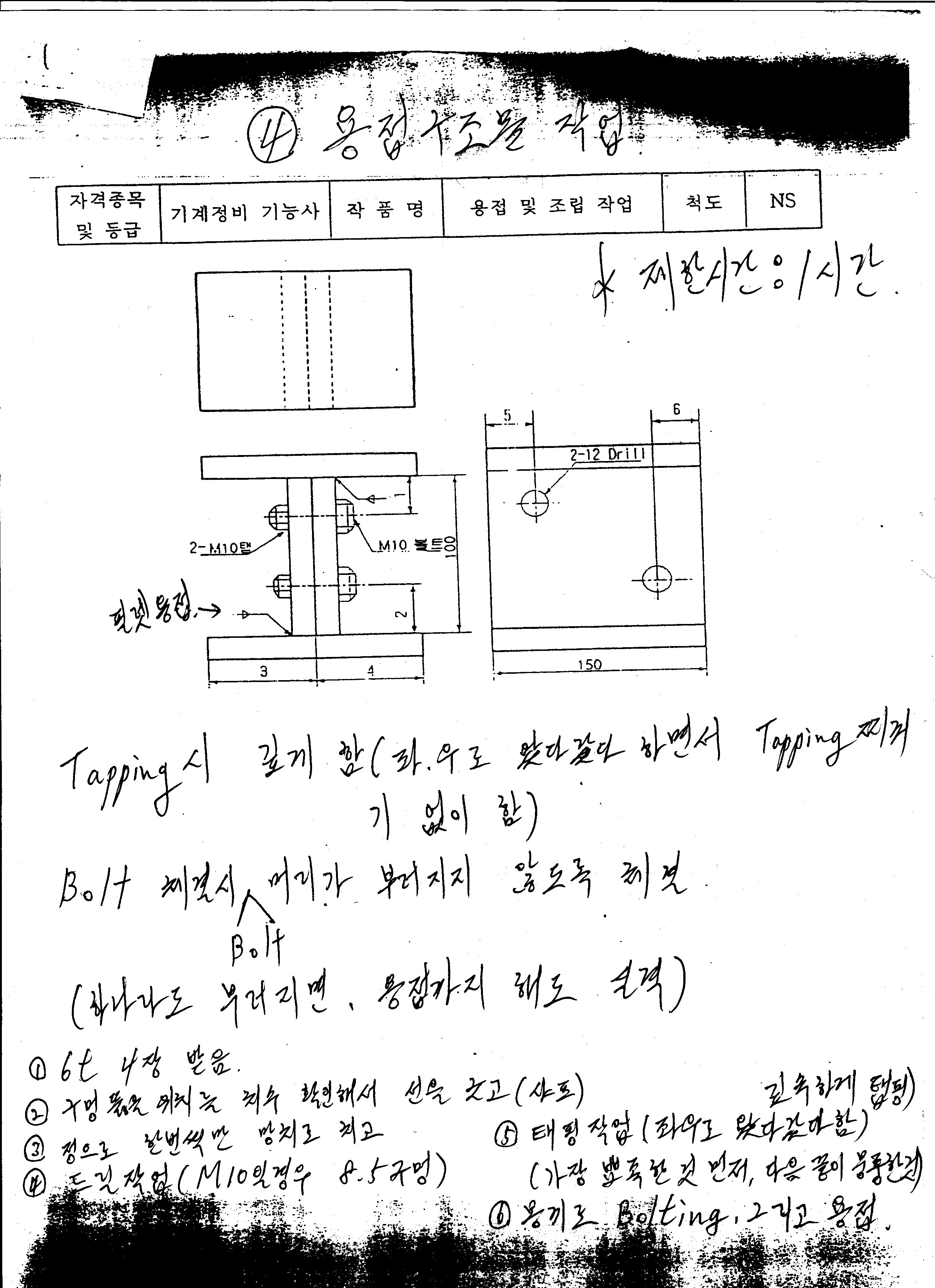

4, 용접구조물 작업

드릴링시에는 그 시간에 제한된 갯수의 드릴이기에 수험자 모두 함께 드릴링을 하기때문에 눈치껏 물어보면서 순서대로 뚫어주면 됩니다. 그리고 중요한건 태핑할 때 좌우로 계속 깊게 하여 나중에 볼트 삽입시 부러지지 않도록 태핑에 신경을 많이 써야합니다. 이것은 시간이 빠듯합니다.어영부영하다가는..

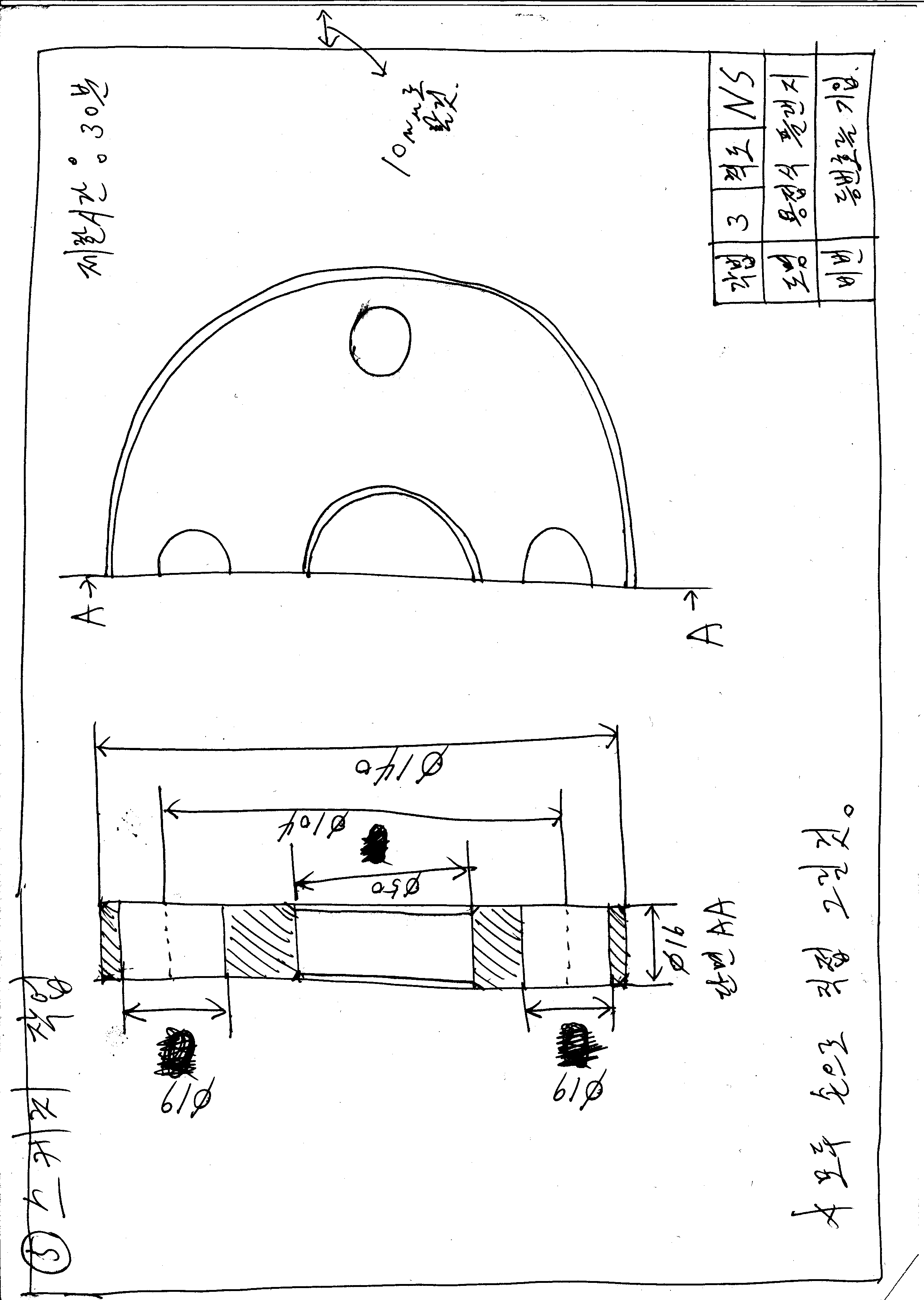

5, 스케치 작업

적당히 이렇게 그려서 실격만 안되면 되니까..이렇게 그립니다. 항상 스케치는 용접식 플랜지가 나오는 것 같습니다.

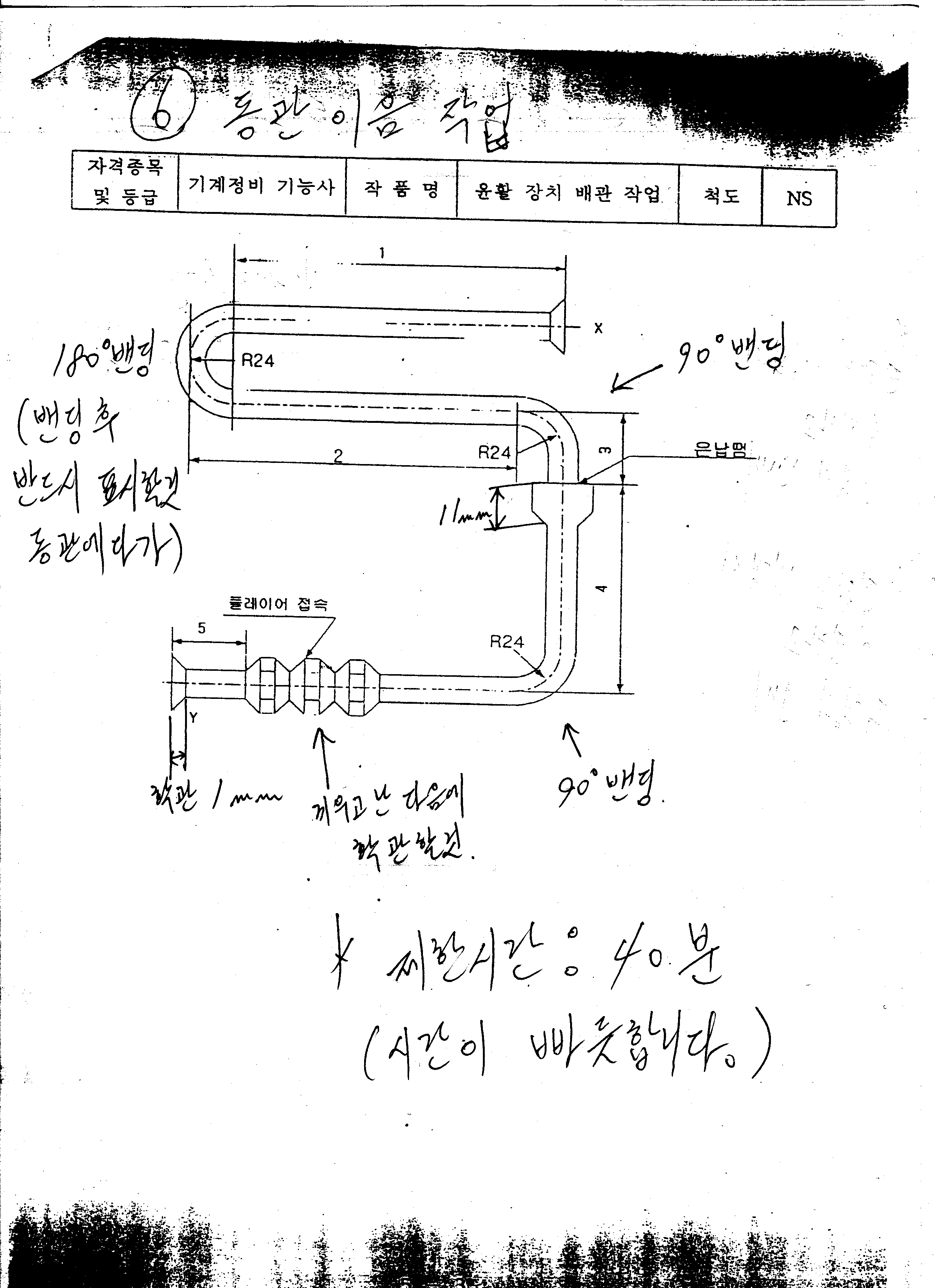

6, 동관이음 작업(윤활배관작업)

구리 동관으로 치수 확인해서 밴딩기로 작업합니다.주의할 것은 밴딩하기 전과 후에 동관에 펜으로 표시를 해야합니다. 다 완료된 후에는 반드시 치수를 검증해보아야합니다. 은납땜은 그다지 신경쓰지 않아서 되는데, 그냥 가스용접기로 가는 은을 납땜부위에 돌아가면서 살짝 녹이면 다 붙습니다.

치수계산을 먼저 다 해놓고 작업을 합니다. 90도 밴딩부분과 180도 밴딩부분의 90도밴딩에 R24이면 24mm표시하고 밴딩하고 180도 밴딩은 48mm를 표시하고 밴딩합니다. 그리고 주의할 것은 확관하기 전에 관을 끼우고 확관치수는 1mm로 합니다. 가장 실수를 많이 하는 것이 은납땜부분에 10mm가 동관이 삽입되는 것을 치수에 반드시 주의해야합니다.

이올린에 북마크하기(0)

이올린에 추천하기(0)

'자격증story > 기계정비기능사' 카테고리의 다른 글

기계정비기능사 실기 측정요구사항 및 세부항목 (2)	2008/10/02

서인아빠 엑시아

공압회로작업, 기계정비기능사, 기계정비기능사실기, 동관이음작업, 스케치작업, 용접구조물작업, 유압회로작업, 전기전자회로작업, 출제기준

TRACKBACK 0 AND COMMENT 2

션 2008/10/03 22:14
08년 4회 시험지를 구하고싶어요~~~

부탁드립니다...

구해주세요~~~
- 서인아빠 엑시아 2008/10/05 16:45
  필기시험과는 달리 실기는 시험 끝난 후 시험지를 모두 회수해갑니다. 혹 회수못한 시험지가 있거나 폴리텍 대학내에 남아있을 경우도 있으나 구하기 쉽지 않습니다.
  4회시험때 위 내용에서 각 항목에 수치만 틀릴뿐 거의 유사하게 출제되었습니다.
